首先需要區(qū)分破損類型，采用差異化修補(bǔ)方案。種：小型孔洞，直徑小于 5cm，無(wú)大面積撕裂；第二種：較大破口、長(zhǎng)條撕裂，破損尺寸超過 5cm；第三種：焊縫開裂、搭接位置脫焊。無(wú)論哪種破損，修補(bǔ)的核心原則：補(bǔ)丁必須選用與原土工膜同材質(zhì)、同厚度防滲膜，禁止使用其他材質(zhì)薄膜替代。

正式修補(bǔ)前預(yù)處理工作不可省略。清理破損區(qū)域表面泥土、積水、油污、雜物，保持膜體表面干燥潔凈；如果膜面存在氧化層、污漬，使用砂紙輕度打磨，提升焊接貼合度。裁剪補(bǔ)丁形狀優(yōu)先選用圓形或者橢圓形，盡量避免直角補(bǔ)丁。直角位置容易形成應(yīng)力集中，溫度變化或者土體沉降時(shí)，補(bǔ)丁邊緣極易開裂。補(bǔ)丁尺寸要求超出破損邊緣至少 15cm，預(yù)留充足焊接搭接寬度。

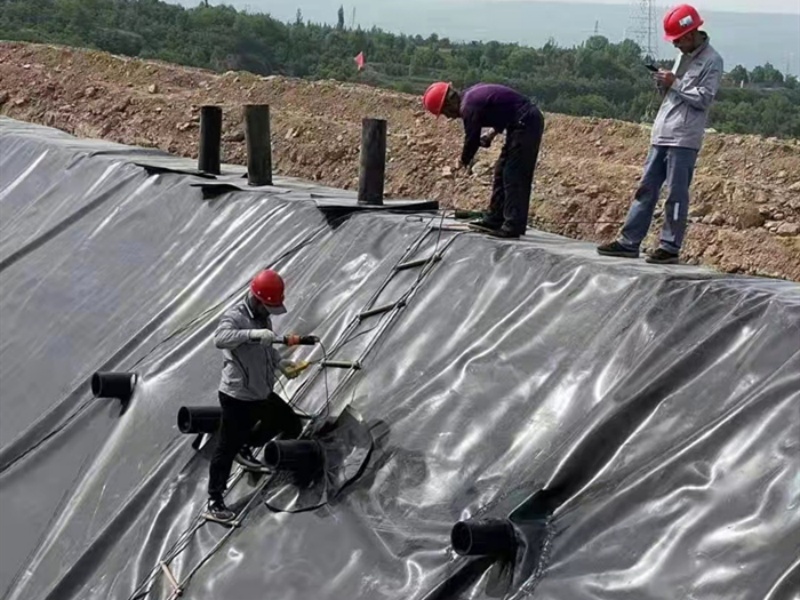

小型孔洞修補(bǔ)可選用熱風(fēng)焊槍焊接補(bǔ)??；破損面積較大、長(zhǎng)條撕裂破損，優(yōu)先采用擠出式焊接機(jī)，焊接牢固度更高，滿足環(huán)保工程驗(yàn)收標(biāo)準(zhǔn)。施工時(shí)先固定補(bǔ)丁位置，沿補(bǔ)丁四周連續(xù)熱熔焊接，焊接完成使用膠輪滾壓，保障焊縫充分融合。修補(bǔ)結(jié)束后，開展外觀檢查，焊縫無(wú)虛焊、漏焊、氣泡。條件允許的重點(diǎn)工程，可對(duì)修補(bǔ)焊縫開展真空檢測(cè)，確認(rèn)密閉性能達(dá)標(biāo)。

很多工地常見錯(cuò)誤方式直接使用防水膠、土工膜修補(bǔ)膠帶粘貼。臨時(shí)露天短時(shí)間防護(hù)可以使用膠帶，但長(zhǎng)期水下、地下埋置工程，熱熔焊接是方案。膠粘劑長(zhǎng)期浸泡水體容易水解脫開，存在重大滲漏隱患，環(huán)評(píng)、竣工驗(yàn)收嚴(yán)格的垃圾填埋場(chǎng)、氧化塘項(xiàng)目，監(jiān)理一般不認(rèn)可純粘接修補(bǔ)方式。

同時(shí)梳理修補(bǔ)施工環(huán)境要求：雨天、空氣濕度大、氣溫低于 5℃不宜開展焊接修補(bǔ)；大風(fēng)環(huán)境施工，做好防風(fēng)措施，冷風(fēng)快速冷卻焊縫，造成焊接不牢固。破損集中區(qū)域，如果短距離內(nèi)多處孔洞，建議整體裁剪更換一段新土工膜，避免連續(xù)多處補(bǔ)丁形成防滲薄弱帶。

回填保護(hù)層階段，盡量減少重型機(jī)械直接碾壓防滲膜。提前做好技術(shù)交底，基底清理到位，從源頭降低土工膜破損概率。日常巡檢過程中，及時(shí)標(biāo)記破損點(diǎn)位，做到早發(fā)現(xiàn)、早修補(bǔ)。規(guī)范落實(shí)土工膜破損修補(bǔ)工藝，保障防滲體系完整性，減少工程后期滲漏風(fēng)險(xiǎn)，延長(zhǎng)防滲膜使用年限。
